前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压汽汽高压油泵调压器为机械设备制造分钟式调压器，其结够如图如图。I号喷液压汽汽高压油泵调压器常见由驱程件、飞球、调压板弹簧、传动链区域和支配区域等形成。I号喷液压汽汽高压油泵调压器的驱程件为兼有60°。锥面的驱程盘。在驱程盘的后侧有七个沿径向的半方形凹型。驱程盘压紧在驱程轴套上而两者并成混合式，但是按照半圆键和拧紧螺母使其和喷液压汽汽高压油泵的凸轮机构轴接接。

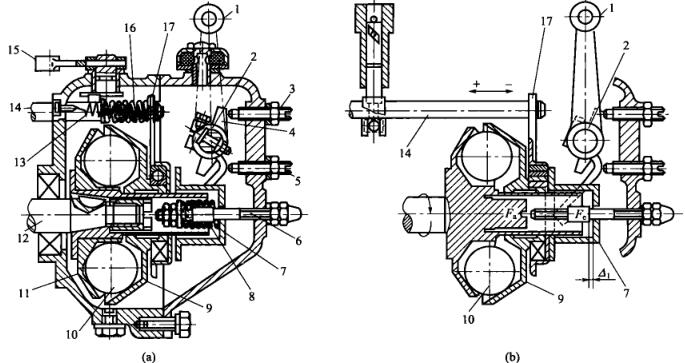

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个口径为25.4mm的飞球置放带动盘的凹罐内，随带动盘一切扭动。飞球另一个侧为与轴网成45°锥面的转矩盘，转矩盘滑套在带动轴套上。事业时飞球的离心式力影响在转矩盘上，其载荷分力Fa.将使转矩盘沿载荷向下。套裝在转矩盘.上的向下轴套和传输板也因而走动。传输板顶端套在泵油撑杆上，因为泵油撑杆也因而走动，以此转变泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
